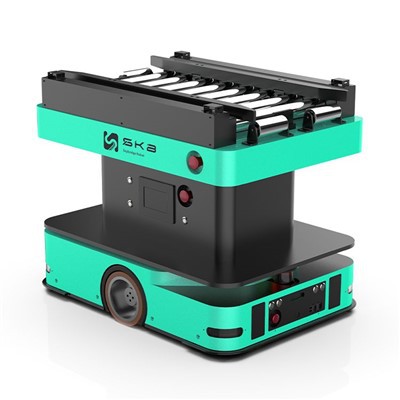

Rullkonveier AGV

Rullikonveieri AGV on kohandatud - ehitatud AGV SMT tootmisliinide jaoks. 3C tööstuse SMT -toimingute jaoks mõeldud täppismaterjalide, näiteks PCB -tahvlite, kandikute ja kandjate laadimise/mahalaadimise automatiseerib see. Kasutades SLAM- või QR -koodi navigeerimist, saavutab see SMT -seadmetega ± 5mm täpsuse dokkimise.

Küsi pakkumist

Funktsiooni

Toodete kirjeldus

Lipulaeva Skybridge'i robotitootena sisaldab rullkonveier AGV Auto - tõsteid dokid, mis kohanevad dünaamiliselt SMT -seadmetega, samal ajal laaditud/tühjade konteinerite käitledes. SMT Logistics'i rakenduste hulka kuulub: PCB ülekandmine, konteineri ringlus, rist - tsooni automatiseeritud transport ja kõrge - täpsuskomponentide käsitsemine.

Spetsifikatsioonid

Mudel	R3-03
Dimensioon	L1154W694H1490 (MM)
Maksimaalne kasuliku koormus	300 kg
Sõiduki kaal	500 kg
Pöörde läbimõõt	1280mm
Dokkimiskõrgus	290-1250mm
Materjali toetav suurus	300*350mm
Dokkimissuund	Vasakul, paremal
Materjali ülekanderežiim	Vöö
Navigeerimisrežiim	QR / laser / slam
Navigeerimise täpsus	± 10mm / ± 10mm / ± 15mm
Lõpetama täpsus	± 5mm / ± 10mm / ± 10mm
Peatage nurga täpsus	± 1 kraad
Liikumissuund	Edasi, tahapoole, pöörlevad, külili
Sõidurežiim	Rooliratas
Kiirendus	0.35m/s²
Maksimaalne liikumiskiirus	1.0m/s
Maksimaalne ronimisvõime	Vähem kui 3 kraadi
Aku tüüp	Liitiumaku
Laadimisrežiim	Külje laadimine / traadita laadimine
Laadimisaeg	Laadimisaeg pärast täielikku tühjendamist: külje laadimine vähem või võrdne 1H / juhtmeta laadimine, mis on vähem või võrdne 2H
Hinnatud vastupidavus	8H
Suhtlusmeetod	Wifi / 5g
Ohutushoiatus	● Kerge hoiatus ● Hääleülekanne
Ohutu anduri vahemik	Vähem kui 3M reguleeritav või võrdne
Ohutuskaitse	● Esi- ja tagumine diagonaalse takistuse tuvastamise andurid ● Mehaaniline anti - kokkupõrke kujundus ● Hädaolukorra peatuslüliti
Töötemperatuur	-10 kraadi ~ 45 kraad
Töökeskkond	Pole tolmu ega tuleohtlikke / plahvatusohtlikke / söövitavaid gaase

Tootejuhtumid

Projekt: Tianjin Denso tehase automatiseerimine

Rakendus: 3C pooljuhtide tööstus - AGV transpordisüsteem SMT töökoja lauakonteinerite jaoks

Võtmefunktsioonid: 23 rullkonveieri AGVS + laadimisjaamad + salvestushaldussüsteemi liides kliendisüsteemidega:

Transpordi elektrooniliste substraadi komponendid tootmisliinide ja puhvri ladustamise vahel
Käepidemega koormatud/tühjad konteineritsüklid
Luba reaalne - ajaandmete tagasiside komponentide jälgimiseks
Kohandatud SMT substraadi käitlemiseks koos täieliku - protsessi digitaliseerimisega.

Põhieelised:

Dünaamiline kõrguse kohandamine: 280mm minimaalne dokkimiskõrgus mahutab mitmekesiseid tootmisliiniplatvorme.
Kiire kasutuselevõtt ja täpsus: hübriidne SLAM+QR -koodi navigeerimine tagab kõrge - täpsuse dokkimise. Null rajatise modifikatsioonid võimaldavad paindlikku, kiiret kasutuselevõttu.
Nutikas väljasaatmine ja tõhusus: AGV juhtimissüsteem integreerub salvestushalduse ja fotoelektrilise materjaliga - helistamissüsteemid:
